Emuladores, Chip 8, e os Fundamentos da Computação – Parte 1

Já a algum tempo era comum ouvir críticas sobre o início da carreira em desenvolvimento de software ser baseado no estudo de frameworks, ferramentas de alto nível, ignorando completamente os fundamentos. Com a popularização das Inteligências Artificiais e sua aplicação na geração de código para desenvolvimento de software, o abismo entre como o computador funciona e a programação cotidiana tornou-se ainda mais amplo.

É inegável que as IAs são um marco na história da tecnologia, e alguns cogitam até que elas irão substituir os programadores, ou ao menos transformar a forma como as aplicações são criadas. Então deveríamos parar agora de nos preocupar com os detalhes técnicos e nos conformar que nossas atribuições não serão mais necessárias num futuro próximo?

Após mais de uma década de experiência na área de tecnologia, e sendo um estudioso empolgado da área, sou enfático em cravar: Não!

O universo de hardware/software e a transformação ocasionada no mundo desde seus primórdios vai muito além da geração de código. A história da computação, para mim, é um exemplo claro de como a pesquisa cientifica funciona, e de como somos apoiados nos ombros de gigantes.

Isso dito, tenho me dedicado a revisitar as bases de nossa área de estudo, mergulhando mais a fundo nos fundamentos da computação. Isso inclui: a arquitetura de von Neumann, como as CPUs funcionam, suas instruções, gerenciamento de memória, linguagens de montagem (Assembly) e muito mais.

Nada melhor para colocar em prática estes conceitos, do que desenvolver um emulador. Nesta postagem no meu blog, mostro como implementei um emulador do Chip-8 (considerado um ótimo candidato de ponto de partida neste universo) em HTML Canvas + Javascript.

1) O que são emuladores e porque eles são adequados para estudo dos fundamentos da computação

Um emulador, em essência, é um software que simula o comportamento de um sistema computacional inteiro ou parcial. Isso pode incluir desde o conjunto de instruções de uma CPU, passando pelo modelo de memória, até dispositivos de entrada e saída, como teclado, vídeo e som. Diferente de uma aplicação tradicional, onde delegamos quase tudo ao sistema operacional e às abstrações da linguagem, ao escrever um emulador somos obrigados a definir explicitamente como cada parte do sistema funciona.

Esse é justamente o grande valor educacional dos emuladores. Ao implementá-los, somos forçados a lidar diretamente com conceitos fundamentais: o ciclo de busca, decodificação e execução de instruções, registradores, pilha, ponteiro de programa, temporizadores, interrupções simuladas e representação de dados em baixo nível. Não existe “mágica” ou framework resolvendo isso por nós, cada decisão precisa ser entendida e modelada conscientemente.

Além disso, emuladores oferecem um escopo controlado. Diferente de CPUs modernas, com milhares de instruções, pipelines complexos e múltiplos níveis de cache, sistemas clássicos e didáticos permitem estudar os fundamentos sem a sobrecarga da complexidade industrial atual. Isso faz do desenvolvimento de um emulador um excelente exercício para quem deseja compreender, de fato, como software e hardware se encontram.

2) Sobre o Chip-8

O Chip-8 não é um processador físico, mas uma máquina virtual criada nos anos 1970 para facilitar o desenvolvimento de jogos em sistemas com recursos extremamente limitados. Ele foi projetado para ser simples, portátil e fácil de implementar, características que explicam sua longevidade como ferramenta educacional até os dias atuais.

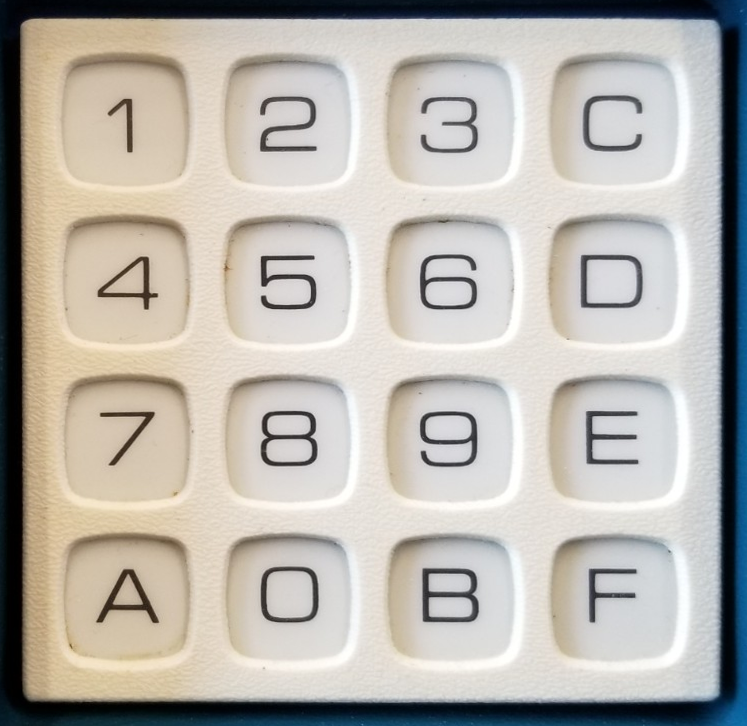

Seu modelo é enxuto: uma memória de 4 KB, 16 registradores de propósito geral de 8 bits, um registrador de índice, um contador de programa, uma pilha simples para chamadas de sub-rotinas e dois timers independentes. A tela possui resolução fixa e extremamente baixa, e a entrada é feita por um teclado hexadecimal. Ainda assim, com esse conjunto mínimo, foi possível criar jogos completos, com gráficos, colisões e som.

Justamente por essa simplicidade, o Chip-8 se tornou uma excelente porta de entrada para o estudo de emulação. Ele elimina distrações e permite focar no essencial: como instruções são representadas em binário, como são decodificadas, como afetam o estado da máquina e como esse estado se reflete em algo visual para o usuário. Implementá-lo é, de certa forma, reconstruir um pequeno computador do zero, apenas com software.

3) Principais instruções do Chip-8

O conjunto de instruções do Chip-8 é reduzido, mas expressivo o suficiente para cobrir operações fundamentais de qualquer sistema computacional. Existem instruções para controle de fluxo, como saltos incondicionais, chamadas e retornos de sub-rotinas, além de comparações condicionais que permitem implementar estruturas equivalentes a if e loops.

Há também instruções aritméticas e lógicas, como soma, subtração, operações bit a bit e deslocamentos, que reforçam conceitos importantes sobre representação binária. O uso de flags implícitas, armazenadas em registradores específicos, ajuda a entender como CPUs reais lidam com condições e resultados intermediários.

Outro grupo importante envolve gráficos e entrada. O Chip-8 possui instruções específicas para desenhar sprites diretamente na memória de vídeo, com detecção de colisão embutida. Isso conecta diretamente o processamento lógico com uma representação visual concreta. Da mesma forma, instruções que bloqueiam a execução até uma tecla ser pressionada ilustram bem a relação entre CPU, eventos e sincronização.

Ao implementar essas instruções, uma a uma, fica claro que conceitos presentes em linguagens de alto nível como variáveis, condicionais, laços e chamadas de função, nada mais são do que abstrações construídas sobre operações mais simples e bem definidas.

4) A representação de Zeros e Uns que fazem a magia acontecer

Todos sabem que um computador trabalha apenas com dados binários: ligado ou desligado, sim ou não, zeros ou uns. Mas com tantas camadas de abstração, fica difícil ter um mapa mental deste funcionamento.

Instruções e dados se misturam numa sequência finita de bits, que dado o significado que o processador define, formamos arquivos, imagens, sistemas, protocolos, a internet, enfim.

No Chip-8 podemos ver em um conjunto não muito grande de bits, a representação de algo real. Abaixo, codificado em formato Hexadecimal, o famoso jogo Tetris:

0xA2, 0xB4, 0x23, 0xE6, 0x22, 0xB6, 0x70, 0x01, 0xD0, 0x11, 0x30, 0x25, 0x12, 0x06, 0x71, 0xFF, 0xD0, 0x11, 0x60, 0x1A, 0xD0, 0x11, 0x60, 0x25, 0x31, 0x00, 0x12, 0x0E, 0xC4, 0x70, 0x44, 0x70, 0x12, 0x1C, 0xC3, 0x03, 0x60, 0x1E, 0x61, 0x03, 0x22, 0x5C, 0xF5, 0x15, 0xD0, 0x14, 0x3F, 0x01, 0x12, 0x3C, 0xD0, 0x14, 0x71, 0xFF, 0xD0, 0x14, 0x23, 0x40, 0x12, 0x1C, 0xE7, 0xA1, 0x22, 0x72, 0xE8, 0xA1, 0x22, 0x84, 0xE9, 0xA1, 0x22, 0x96, 0xE2, 0x9E, 0x12, 0x50, 0x66, 0x00, 0xF6, 0x15, 0xF6, 0x07, 0x36, 0x00, 0x12, 0x3C, 0xD0, 0x14, 0x71, 0x01, 0x12, 0x2A, 0xA2, 0xC4, 0xF4, 0x1E, 0x66, 0x00, 0x43, 0x01, 0x66, 0x04, 0x43, 0x02, 0x66, 0x08, 0x43, 0x03, 0x66, 0x0C, 0xF6, 0x1E, 0x00, 0xEE, 0xD0, 0x14, 0x70, 0xFF, 0x23, 0x34, 0x3F, 0x01, 0x00, 0xEE, 0xD0, 0x14, 0x70, 0x01, 0x23, 0x34, 0x00, 0xEE, 0xD0, 0x14, 0x70, 0x01, 0x23, 0x34, 0x3F, 0x01, 0x00, 0xEE, 0xD0, 0x14, 0x70, 0xFF, 0x23, 0x34, 0x00, 0xEE, 0xD0, 0x14, 0x73, 0x01, 0x43, 0x04, 0x63, 0x00, 0x22, 0x5C, 0x23, 0x34, 0x3F, 0x01, 0x00, 0xEE, 0xD0, 0x14, 0x73, 0xFF, 0x43, 0xFF, 0x63, 0x03, 0x22, 0x5C, 0x23, 0x34, 0x00, 0xEE, 0x80, 0x00, 0x67, 0x05, 0x68, 0x06, 0x69, 0x04, 0x61, 0x1F, 0x65, 0x10, 0x62, 0x07, 0x00, 0xEE, 0x40, 0xE0, 0x00, 0x00, 0x40, 0xC0, 0x40, 0x00, 0x00, 0xE0, 0x40, 0x00, 0x40, 0x60, 0x40, 0x00, 0x40, 0x40, 0x60, 0x00, 0x20, 0xE0, 0x00, 0x00, 0xC0, 0x40, 0x40, 0x00, 0x00, 0xE0, 0x80, 0x00, 0x40, 0x40, 0xC0, 0x00, 0x00, 0xE0, 0x20, 0x00, 0x60, 0x40, 0x40, 0x00, 0x80, 0xE0, 0x00, 0x00, 0x40, 0xC0, 0x80, 0x00, 0xC0, 0x60, 0x00, 0x00, 0x40, 0xC0, 0x80, 0x00, 0xC0, 0x60, 0x00, 0x00, 0x80, 0xC0, 0x40, 0x00, 0x00, 0x60, 0xC0, 0x00, 0x80, 0xC0, 0x40, 0x00, 0x00, 0x60, 0xC0, 0x00, 0xC0, 0xC0, 0x00, 0x00, 0xC0, 0xC0, 0x00, 0x00, 0xC0, 0xC0, 0x00, 0x00, 0xC0, 0xC0, 0x00, 0x00, 0x40, 0x40, 0x40, 0x40, 0x00, 0xF0, 0x00, 0x00, 0x40, 0x40, 0x40, 0x40, 0x00, 0xF0, 0x00, 0x00, 0xD0, 0x14, 0x66, 0x35, 0x76, 0xFF, 0x36, 0x00, 0x13, 0x38, 0x00, 0xEE, 0xA2, 0xB4, 0x8C, 0x10, 0x3C, 0x1E, 0x7C, 0x01, 0x3C, 0x1E, 0x7C, 0x01, 0x3C, 0x1E, 0x7C, 0x01, 0x23, 0x5E, 0x4B, 0x0A, 0x23, 0x72, 0x91, 0xC0, 0x00, 0xEE, 0x71, 0x01, 0x13, 0x50, 0x60, 0x1B, 0x6B, 0x00, 0xD0, 0x11, 0x3F, 0x00, 0x7B, 0x01, 0xD0, 0x11, 0x70, 0x01, 0x30, 0x25, 0x13, 0x62, 0x00, 0xEE, 0x60, 0x1B, 0xD0, 0x11, 0x70, 0x01, 0x30, 0x25, 0x13, 0x74, 0x8E, 0x10, 0x8D, 0xE0, 0x7E, 0xFF, 0x60, 0x1B, 0x6B, 0x00, 0xD0, 0xE1, 0x3F, 0x00, 0x13, 0x90, 0xD0, 0xE1, 0x13, 0x94, 0xD0, 0xD1, 0x7B, 0x01, 0x70, 0x01, 0x30, 0x25, 0x13, 0x86, 0x4B, 0x00, 0x13, 0xA6, 0x7D, 0xFF, 0x7E, 0xFF, 0x3D, 0x01, 0x13, 0x82, 0x23, 0xC0, 0x3F, 0x01, 0x23, 0xC0, 0x7A, 0x01, 0x23, 0xC0, 0x80, 0xA0, 0x6D, 0x07, 0x80, 0xD2, 0x40, 0x04, 0x75, 0xFE, 0x45, 0x02, 0x65, 0x04, 0x00, 0xEE, 0xA7, 0x00, 0xF2, 0x55, 0xA8, 0x04, 0xFA, 0x33, 0xF2, 0x65, 0xF0, 0x29, 0x6D, 0x32, 0x6E, 0x00, 0xDD, 0xE5, 0x7D, 0x05, 0xF1, 0x29, 0xDD, 0xE5, 0x7D, 0x05, 0xF2, 0x29, 0xDD, 0xE5, 0xA7, 0x00, 0xF2, 0x65, 0xA2, 0xB4, 0x00, 0xEE, 0x6A, 0x00, 0x60, 0x19, 0x00, 0xEE, 0x37, 0x23

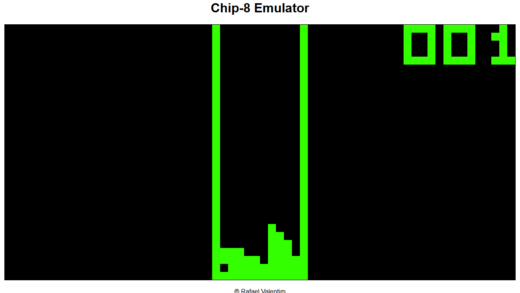

Sim, é isso mesmo, apenas essa sequência de códigos produz o resultado abaixo, quando interpretado pelo Chip-8:

Se você se interessou neste assunto, não deixe de conferir a parte 2 deste artigo, onde mostrarei na integra o código fonte do emulador:

Emuladores, Chip 8, e os Fundamentos da Computação – Parte 2 (Código Fonte)
